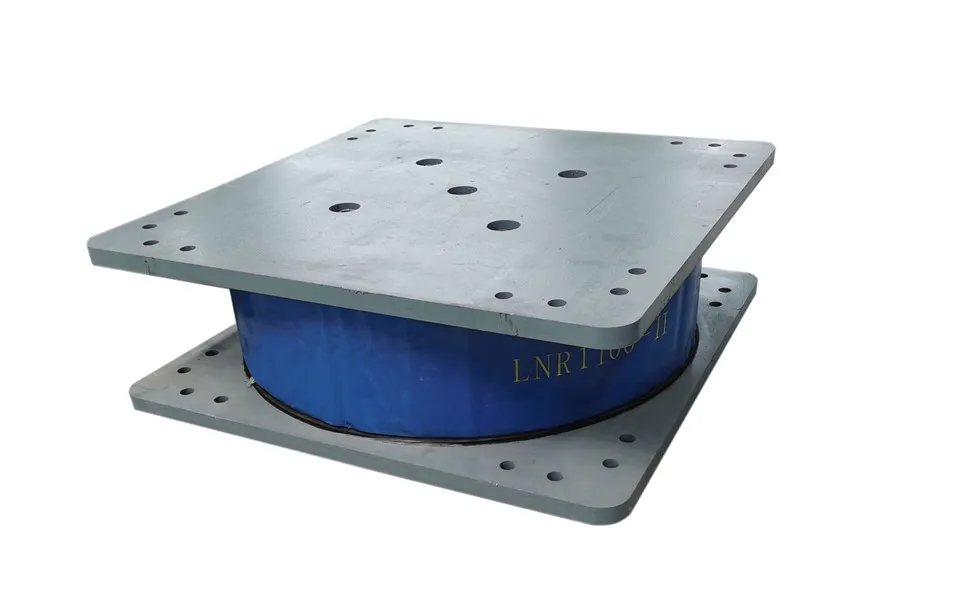

Isolamento sísmico de borracha natural linear (LNR)

O rolamento linear de isolamento de borracha natural (LNR/NRB) é um dispositivo de isolamento de edifícios profissionais, composto principalmente por múltiplas camadas de folhas de borracha natural e placas de aço finas alternadamente laminadas e ligadas através de vulcanização de alta temperatura. De acordo com diferentes processos de fabricação dos projetos de estrutura e formulação laminados, a placa de tampa de conexão superior conecta o dispositivo de isolamento sísmico à estrutura superior do edifício; A placa de conexão inferior conecta o dispositivo de isolamento sísmico à base do edifício para transferir a força de cisalhamento horizontal. Através de seu projeto estrutural exclusivo, esse rolamento de borracha pode efetivamente isolar a transmissão da energia sísmica para a estrutura superior, aumentando significativamente a segurança e a estabilidade da estrutura de construção durante um terremoto.

Esse rolamento de borracha laminado está em conformidade com a ISO 22762 internacional e é adequada para regiões de terremoto de alta intensidade e instalações importantes sensíveis às vibrações. É amplamente aplicado em pontes, edifícios, estrutura de aço e infraestrutura importante.

1), Shim de borracha: a borracha natural de alta qualidade é usada. Sua estrutura molecular dona com excelente elasticidade, flexibilidade e boas características de dissipação de energia. A espessura das folhas de borracha é controlada com precisão dentro da faixa de 4 - 12 mm, e o número de camadas varia de acordo com diferentes requisitos de projeto, geralmente variando de 10 a 30 camadas. Essas camadas de borracha assumem as funções principais da deformação horizontal e a dissipação de energia sísmica. Sob a ação de um terremoto, eles podem gerar grandes deslocamentos horizontais. Ao mesmo tempo, a energia mecânica é convertida em energia térmica através do atrito interno entre cadeias moleculares e alterações conformacionais.

2), Camada da placa de aço: as placas de aço finas são feitas de aços estruturais de alta resistência de baixa liga, como o Q345, com uma faixa de espessura de 2 - 8 mm. Após o tratamento da superfície, as placas de aço são vulcanizadas e ligadas a borracha. Sua principal função é aumentar significativamente a capacidade de rolamento vertical e a rigidez horizontal do rolamento. Sob a ação das cargas verticais, as placas de aço distribuem uniformemente a pressão transmitida da estrutura superior para a camada de borracha para impedir a compressão local excessiva da borracha. Na direção horizontal, as placas de aço limitam a deformação excessiva da borracha para garantir a estabilidade geral do rolamento.

3), Conectando placas de aço: As placas de aço de conexão são instaladas nas extremidades superior e inferior do rolamento. O material é semelhante às placas de aço fino internas e a espessura é geralmente entre 10 - 20 mm. As placas de aço de conexão estão intimamente conectadas aos componentes superiores e inferiores da estrutura do edifício através de parafusos de soldagem ou de alta resistência para garantir a transmissão eficiente das forças sísmicas. Suas dimensões e formas são personalizadas de acordo com os requisitos de instalação específicos do projeto para obter um bom ajuste com diferentes estruturas.

Sob condições normais de serviço, o isolamento linear de borracha natural suporta principalmente a carga morta vertical e a carga viva do edifício. Baseando -se na estrutura combinada de múltiplas camadas de placas de aço internas e borracha, fornece rigidez vertical forte e controla a deformação vertical dentro de uma faixa muito pequena (geralmente menor que 5 mm) para manter a estabilidade estrutural.

Quando um terremoto ocorre, as ondas sísmicas desencadeiam um forte movimento horizontal do solo. Neste momento, a característica da rigidez de cisalhamento horizontal baixa da borracha natural entra em jogo. O rolamento permite que a estrutura do edifício gere um grande deslocamento na direção horizontal. Geralmente, a capacidade de deslocamento horizontal pode atingir 200% - 350% do diâmetro do rolamento.

Durante o processo de deformação horizontal de cisalhamento da borracha, a entrada de energia mecânica pelo terremoto é convertida em energia térmica e dissipada, reduzindo assim a energia sísmica transmitida à estrutura superior. Ao mesmo tempo, a natureza elástica da borracha natural doa o rolamento com a característica de restaurar a força. Após o término da ação do terremoto, ela pode puxar a estrutura superior de volta à vizinhança da posição inicial, reduzindo a deformação residual e garantindo que a estrutura do edifício ainda tenha uma certa função de serviço após o terremoto.

1), Excelente capacidade vertical de carga vertical: possui uma rigidez vertical relativamente grande, geralmente variando de 1000 a 5000 kN/mm, pode suportar uma grande carga vertical e atender aos requisitos verticais de suporte de carga de várias estruturas de construção. Sob a ação de longo prazo das cargas verticais, a deformação da fluência é extremamente pequena. Dentro de um período de serviço de 10 anos, o incremento de deformação por fluência é inferior a 0,5 mm, garantindo a estabilidade vertical de longo prazo da estrutura.

2), excelente deformação horizontal e capacidade de dissipação de energia: a rigidez horizontal é relativamente pequena, geralmente entre 0,1 e 1,0 kN/mm. Pode estender efetivamente o período de vibração natural da estrutura de construção, dos0.5 - 1.0 s convencionais a 1.5 - 3.0 s, evitando o período dominante das ondas sísmicas e reduzindo o risco de ressonância. A taxa de amortecimento equivalente horizontal está entre 5% e 15%. A deformação da borracha consome efetivamente energia sísmica e reduz a resposta de vibração estrutural.

3), Durabilidade excepcional: a borracha natural tem boa resistência ao clima e sua taxa de envelhecimento é lenta sob a ação de fatores ambientais, como raios ultravioleta e ozônio. Em um ambiente de serviço normal, a vida útil do serviço de serviço pode atingir 60 a 80 anos.

Após mais de um milhão de testes simulados de carregamento cíclico sísmico, as propriedades mecânicas do rolamento se degradam muito pouco e podem suportar vários efeitos sísmicos.

4,) Função de redefinição elástica estável: Após o término da ação do terremoto, ela pode puxar rapidamente a estrutura superior de volta para a vizinhança da posição inicial, dependente da elasticidade da borracha natural, reduzindo a deformação residual. Isso é benéfico para a rápida restauração das funções do edifício após o terremoto e reduz o custo e o tempo de reparo.

5), Instalação e manutenção convenientes: o projeto padronizado e o processo de fabricação torna as dimensões e as formas de interface do rolamento universal, facilitando a conexão com diferentes tipos de estruturas de construção. O processo de instalação é simples. Os trabalhadores da construção civil podem operar com ferramentas convencionais de acordo com desenhos e instruções detalhadas, reduzindo bastante o período de construção. A manutenção diária e as inspeções regulares são convenientes. A equipe pode inspecionar e avaliar facilmente a aparência, a deformação e as peças de conexão, etc. Quando ocorrem problemas, é conveniente reparar ou substituir, reduzindo o custo de uso e a dificuldade de manutenção.

No projeto da estrutura isolada, é necessário definir razoavelmente as características gerais da estrutura, o layout estrutural e a distribuição da rigidez estrutural para controlar o desempenho da resposta da estrutura durante um terremoto e atingir o objetivo de reduzir a resposta sísmica. Geralmente, os seguintes princípios precisam ser seguidos:

1), a meta de fortificação sísmica dos edifícios isolados geralmente deve ser maior que o dos edifícios tradicionais. Todos os edifícios isolados razoavelmente projetados podem atingir a meta de fortificação sísmica de "nenhum dano sob pequenos terremotos, nenhum dano ou leve dano sob terremotos moderados e sem perda de funções de serviço sob os principais terremotos".

Regras básicas para a finalização da estrutura de edifícios isolados. O layout dos rolamentos de isolamento e a rigidez da estrutura devem ser controlados para tornar seu uniforme de distribuição. Tente fazer o deslocamento entre o centro de rigidez da estrutura e o centro de massa da estrutura superior o menor possível. Isso pode garantir que a estrutura não seja danificada acidentalmente devido a efeitos torcionais excessivos.

2), a tecnologia de isolamento base é mais adequada para edifícios de arranha-céus e vários andares. A altura e o número de pisos de edifícios isolados devem cumprir as disposições correspondentes nas especificações técnicas do projeto relevante.
Devido às características da construção da tecnologia de isolamento, os edifícios isolados são geralmente mais adequados para a construção de canteiros dos tipos I, II e III. Além disso, um tipo de fundação com melhor rigidez deve ser selecionado no projeto estrutural para garantir a estabilidade da camada de isolamento e a consistência de seu movimento durante um terremoto.
De um modo geral, a capacidade de tração da camada de isolamento de edifícios isolados é relativamente fraca. De acordo com as características da estrutura de cisalhamento, a fim de garantir a estabilidade da estrutura isolada, a capacidade de superação anti-rotação da estrutura isolada e impedir efetivamente a separação entre a estrutura superior e a camada de isolamento durante um terremoto, a proporção da estrutura isolada deve ser controlada. A proporção da estrutura isolada deve atender aos requisitos na tabela a seguir. Quando a proporção não atende aos requisitos, o cálculo da verificação anti-sobrevirção em terremotos raros deve ser realizado.

Ao mesmo tempo, as cargas horizontais sob ações não sísmicas (como cargas de vento) também devem ser restritas. De um modo geral, as cargas horizontais sob ações não sísmicas devem ser controladas para não exceder 10% da gravidade total da estrutura. Isso também pode garantir efetivamente o conforto de edifícios isolados.

4), defina razoavelmente o período básico da estrutura isolada para evitar o período do local e o período da estrutura superior e efetivamente dar jogo à eficácia da tecnologia de isolamento.
A camada de isolamento base geralmente deve ser definida abaixo da camada estrutural. A camada de isolamento deve permanecer estável sob terremotos raros e não deve haver deformação irrecuperável. Controlar a construção conjunta da estrutura isolada para garantir que a camada de isolamento possa efetivamente desempenhar seu papel durante um terremoto. Para a tubulação do equipamento que passa pela camada de isolamento e a fiação dos sistemas elétricos e de comunicação, medidas como conexões flexíveis com flexibilidade devem ser adotadas para se adaptar ao deslocamento horizontal da camada de isolamento sob terremotos raros; Para equipamentos de proteção contra raios, aterrados com barras de aço ou molduras de aço, deve -se fornecer uma fiação de aterramento que abrange a camada de isolamento.

5), os edifícios isolados devem ter medidas para evitar danos graves quando os rolamentos de isolamento acidentalmente perdem sua estabilidade durante um terremoto. Geralmente, as medidas que facilitam a inspeção e a substituição dos rolamentos de isolamento.
6), os rolamentos de borracha de isolamento do edifício e outros componentes da camada de isolamento também devem adotar medidas correspondentes de prevenção de incêndio de acordo com a classificação de resistência ao incêndio do local onde está localizada a camada de isolamento.

Para estruturas com formas complexas ou requisitos especiais que adotam a tecnologia de isolamento, devem ser realizados experimentos de modelo.

(Somente recomendação, pode ser OEM a pedido do cliente ou fabricado para desenhar os clientes)

Nota: Para obter mais parâmetros de especificação e requisitos personalizados, entre em contato conosco.

1), Inspeção de instalações

2), testando relatórios.

3), Tipo de relatórios de teste.

1), Padrões de certificação: os produtos estão sob a certificação UE CE (EN 15129/EN 1337) e aplicaram esses códigos de acordo com a solicitação de clientes.

2), Compromisso de garantia da qualidade: Forneça serviços técnicos ao longo da vida e responda a problemas no local dentro de 98 horas.

3).

Ele pode atender aos padrões da UE EN15129/EN1337, da ASCE 7 dos EUA e de outros países para produção e fabricação de OEM, ou processo e fabricação de acordo com desenhos e amostras fornecidas.

1), monte com precisão as placas de conexão superior e inferior e as partes superior incorporadas no chão.

2), após o concreto da estrutura inferior atingir 75% da resistência projetada, limpando os orifícios rosqueados das peças incorporadas, aplicando manteiga e fazendo uma camada de camada de isolamento usando manteiga e asfalto sentiu para se preparar para a substituição subsequente do rolamento de isolamento de borracha.

3), de acordo com a numeração no plano de layout do rolamento de isolamento de borracha, içar com precisão o isolamento no lugar.

4), use parafusos de alta resistência para fixar firmemente a placa de conexão inferior às peças incorporadas inferiores.

5), verificando estritamente se a qualidade da instalação atende aos requisitos de regulamentos e padrões relevantes.

6), depois de passar a inspeção, primeiro tomando medidas anti-resumo para as placas de conexão do rolamento de isolamento e os parafusos de conexão expostos e depois protegendo adequadamente o rolamento de isolamento com uma estrutura de madeira para evitar danos durante o processo de construção superior.

7), Ligação do reforço da parte acima do rolamento de isolamento e realizando a construção da estrutura superior.

8), durante o processo de instalação do rolamento de isolamento, faça registros detalhados de construção do processo de instalação. Durante a construção da estrutura superior, conduza uma observação vertical de deformação da camada de isolamento de borracha uma vez para cada piso concluído.

9), após a conclusão do edifício de isolamento, verificando cuidadosamente a distância de separação entre a estrutura superior e os obstáculos nas direções horizontal e vertical.

10), precauções

• Proibindo estritamente sobrecarga: usando -a estritamente de acordo com as cargas verticais e horizontais exigidas pelo design. É estritamente proibido exceder a faixa de capacidade de rolamento do rolamento para evitar danos ao rolamento, o que pode afetar o efeito de isolamento e a segurança estrutural. ​
• Prevenindo a influência da alta temperatura: evitando manter o rolamento em um ambiente de alta temperatura (excedendo 60 graus) por um longo tempo. A alta temperatura pode causar a deterioração do desempenho da borracha e reduzir o desempenho do isolamento do rolamento. Se for impossível evitar um ambiente de alta temperatura, devem ser tomadas medidas efetivas de isolamento de calor e resfriamento. ​
• Evitando o impacto externo: durante a construção e o uso do edifício, prestando atenção à proteção do rolamento e impedem que ele seja impactado por objetos pesados ou forças externas, para não causar danos locais ao rolamento e afetar seu desempenho geral. ​
• Após as especificações de instalação: o processo de instalação deve ser realizado estritamente de acordo com o Guia de Instalação do Produto e as especificações relevantes para garantir a qualidade da instalação. Se a instalação for imprópria, pode levar a força desigual no rolamento, afetando o efeito de isolamento e até causando acidentes de segurança. ​
• Prestando atenção ao escopo da aplicação: este produto é adequado para a construção de locais de categoria I, II e III. Ao selecionar, é necessário projetar e selecionar razoavelmente o tipo de acordo com a categoria do canteiro de obras e a situação real do projeto para garantir que o produto possa efetivamente desempenhar o papel do isolamento.

1. Inspeção regular de aparência: inspecione a aparência do rolamento a cada seis meses para verificar se há sinais de envelhecimento de borracha, rachaduras, enferrujamento da placa de aço, deformação ou folga das peças de conexão. Se as rachaduras óbvias aparecerem na superfície da borracha, a placa de aço está severamente enferrujada ou os parafusos de conexão estão soltos, grave -a em tempo hábil e tome medidas de manutenção correspondentes.
2. Monitoramento de deformação: Realize o monitoramento de deformação vertical e horizontal do rolamento uma vez por ano. Compare com os dados iniciais de instalação. Se a deformação vertical exceder 5 mm ou a deformação horizontal exceder o valor permitido (geralmente 10% do diâmetro do rolamento), analise as causas e conduza uma avaliação. Substitua o rolamento, se necessário.
3. Inspeção ambiental: preste atenção ao meio ambiente ao redor do rolamento para evitar que o rolamento esteja em ambientes severos, como acúmulo de água a longo prazo e corrosão química. Se fatores que podem danificar o rolamento forem encontrados no ambiente circundante, tomem medidas de proteção ou isolamento em tempo hábil.
4. Inspeção após o terremoto: depois de experimentar um terremoto, independentemente da magnitude, conduz uma inspeção abrangente do rolamento, incluindo sua aparência, deformação, estrutura interna etc. Se o rolamento for severamente danificado e afetar a segurança estrutural, organize imediatamente o pessoal profissional para substituí -lo.

1) No campo das estruturas de construção

• Edifícios residenciais: é amplamente aplicado em edifícios residenciais recém-construídos em áreas propensas a terremotos, aumentando significativamente a segurança das residências durante os terremotos e protegendo as vidas e propriedades dos moradores. Nos países propensos a terremotos, como Mianmar, Japão e Chile, um grande número de prédios residenciais de arranha-céus e médio-alto usam rolamentos de LNR. Após um terremoto, o grau de dano à estrutura do edifício é significativamente reduzido, e a maioria deles ainda pode ser usada.

• Edifícios públicos: Para edifícios públicos com pessoal denso, como escolas, hospitais, bibliotecas ou aqueles com requisitos especiais para a restauração funcional pós-terremoto, o uso de rolamentos de isolamento de borracha natural LNR pode garantir a evacuação segura das pessoas durante um terremoto e a rápida restauração das funções do edifício após o terremoto. Algumas escolas de Wenchuan, China, usaram esses rolamentos durante o reforço sísmico, o que aumentou a estabilidade dos edifícios escolares durante os terremotos.

2), no campo da engenharia de pontes

• Pontes de extensão médias e pequenas: Para pontes de extensão médio e pequeno com um período de 20 - 80 m, esse rolamento pode efetivamente reduzir os danos dos terremotos à superestrutura e subestrutura da ponte e impedir riscos sísmicos graves, como a queda da ponte. Na construção de inúmeras pontes nas montanhas na região sudoeste da China, esse rolamento tem sido amplamente utilizado, melhorando o desempenho sísmico de pontes em ambientes geológicos e sísmicos complexos.
• Viadutos urbanos: o ambiente circundante dos viadutos urbanos é complexo e o fluxo de tráfego é grande. O rolamento de isolamento de borracha natural do LNR pode reduzir a resposta de vibração do viaduto durante um terremoto, reduzir o impacto nos edifícios e instalações de tráfego circundantes e garantir a rápida restauração do tráfego urbano após o terremoto. Esse rolamento desempenhou um papel importante nos projetos sísmicos de torrões de viadutos em algumas grandes cidades.
