Isolador Elastomérico

Isoladores e rolamentos elastoméricos, Isolador elastomérico, ouRolamentos elastoméricossão componentes estruturais essenciais utilizados na engenharia civil e de pontes para controlar a transferência de cargas e movimentos entre elementos de superestrutura e subestrutura. O seu principal objectivo é proporcionar flexibilidade na direcção horizontal, mantendo ao mesmo tempo uma elevada rigidez vertical. Isso permite que uma estrutura acomode expansão, fluência, retração e deslocamentos sísmicos induzidos pela temperatura com segurança, sem concentração excessiva de tensão.

O uso de materiais elastoméricos-principalmente borracha natural (NR), cloropreno (CR) e monômero de etileno-propileno-dieno (EPDM)-revolucionou o projeto de pontes e edifícios. Esses polímeros apresentam alta resiliência, amortecimento e durabilidade-de longo prazo sob compressão e cisalhamento. Desde meados do século XX,rolamentos elastoméricossubstituíram gradualmente os rolamentos metálicos devido à sua simplicidade, resistência à corrosão e características-livres de manutenção.

Emsistemas de isolamento sísmico, isoladores elastoméricosdesempenham um papel crítico, estendendo o período de vibração estrutural, reduzindo as acelerações transmitidas e dissipando energia durante o movimento do solo. Seu uso é generalizado na Europa, na América do Norte e no Japão, especialmente em hospitais-isolados, viadutos e prédios públicos.

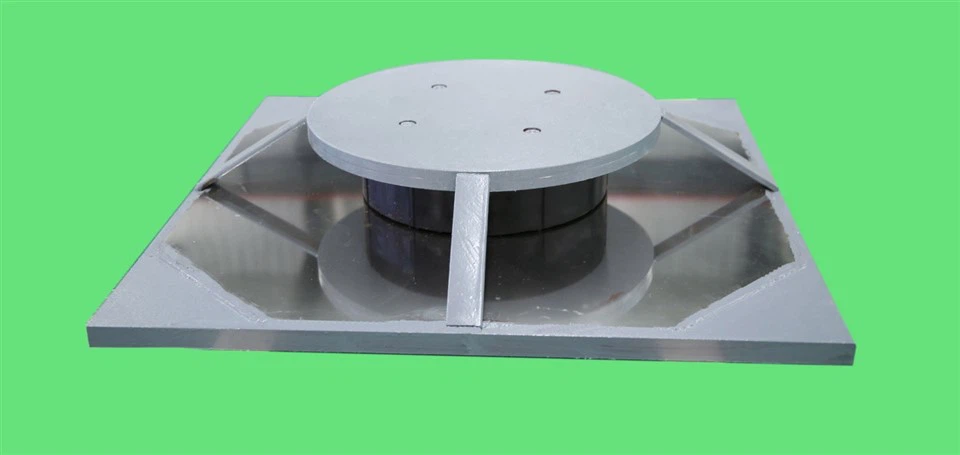

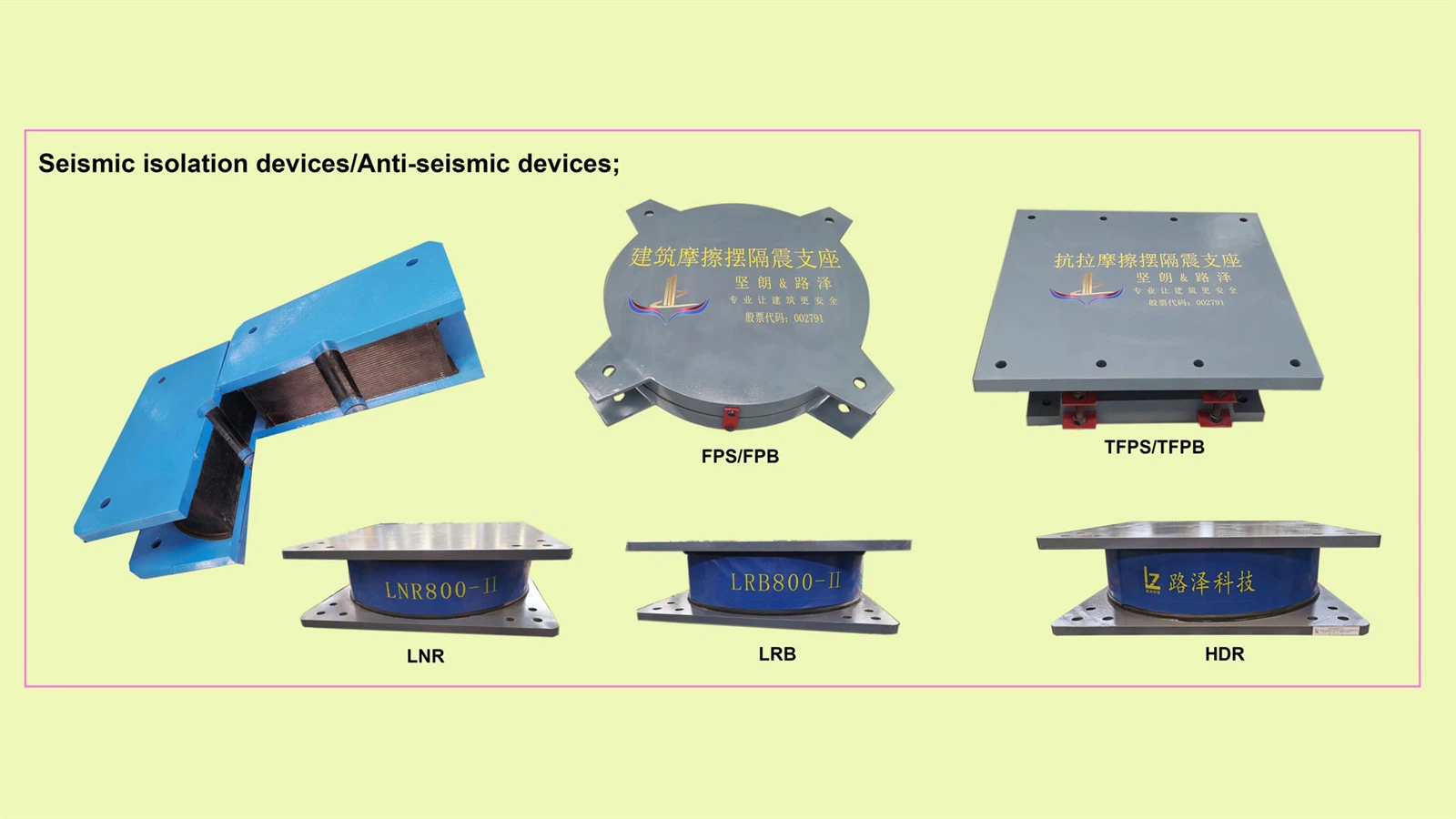

Elisoladores e rolamentos astoméricospodem ser amplamente categorizados de acordo com suas características mecânicas, composição do material e objetivos funcionais. Os principais tipos incluem:

(a) Rolamentos Elastoméricos Simples – consistem apenas em camadas alternadas de calços de borracha e aço, sem qualquer mecanismo adicional de amortecimento ou deslizamento. Eles são projetados principalmente para acomodar rotações e pequenas translações enquanto suportam cargas verticais. Adequado para pontes-de vão curto e edifícios-baixos com demanda sísmica moderada.
Aplicações: pontes rodoviárias e ferroviárias, instalações industriais e estruturas não{0}}sísmicas.

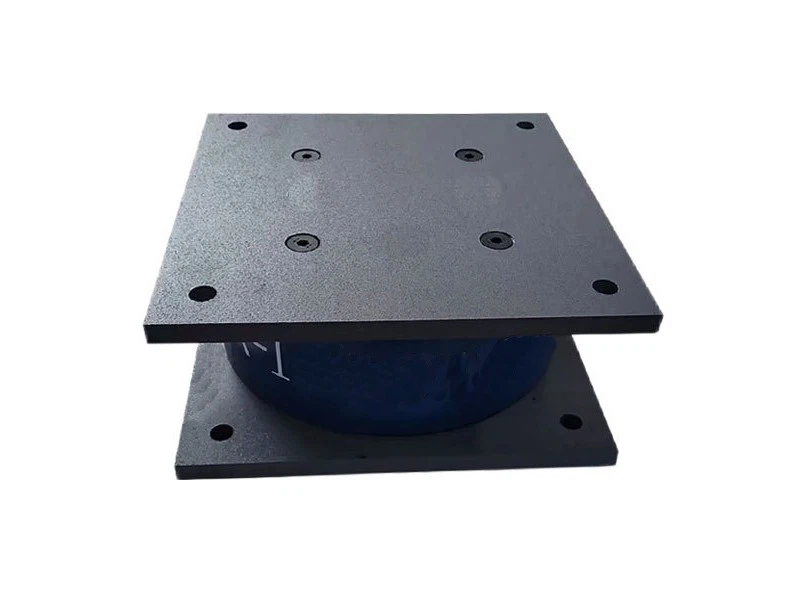

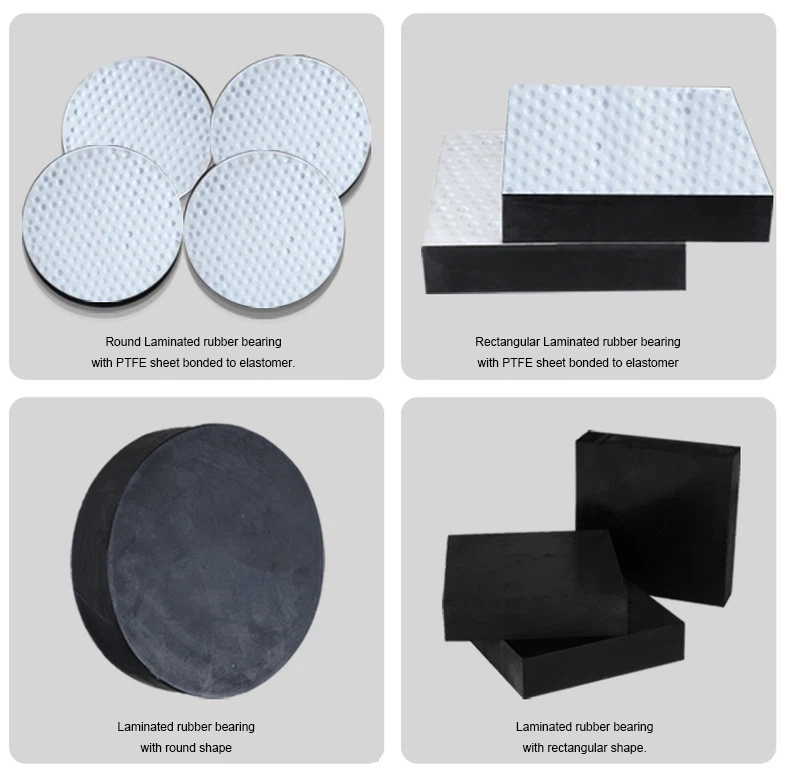

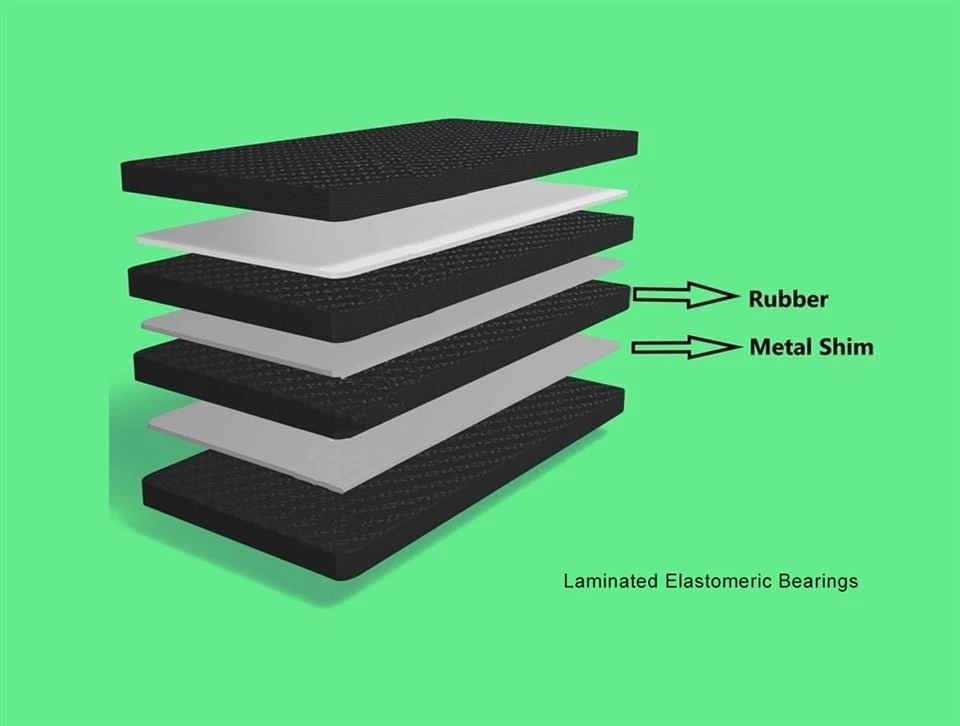

(b) Rolamentos elastoméricos laminados – apresentam múltiplas camadas de borracha reforçadas por finas placas de aço para controlar o abaulamento e aumentar a rigidez vertical. Fornecem flexibilidade horizontal enquanto mantêm a capacidade de carga, tornando-os a escolha mais comum em estruturas de pontes e aplicações industriais.

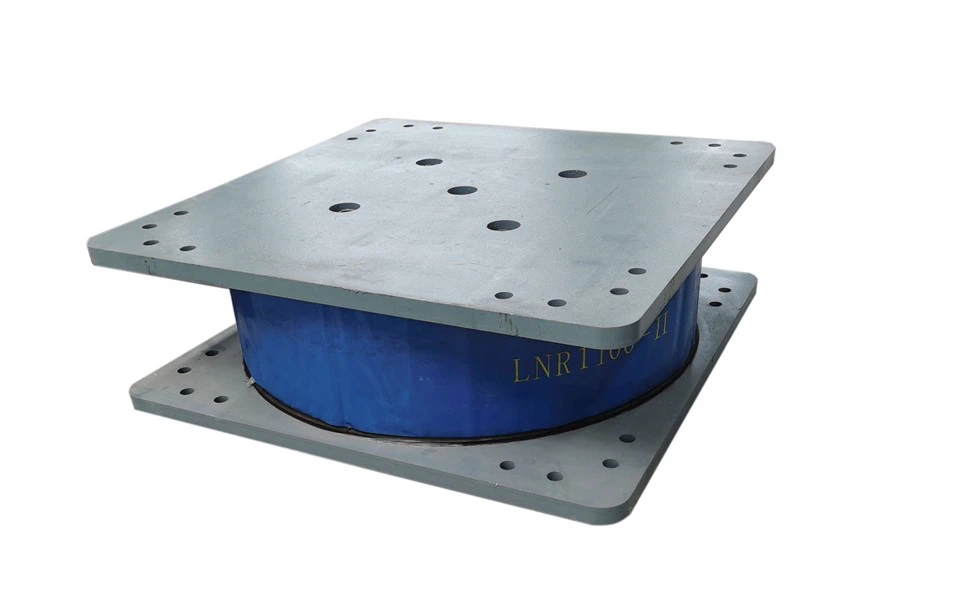

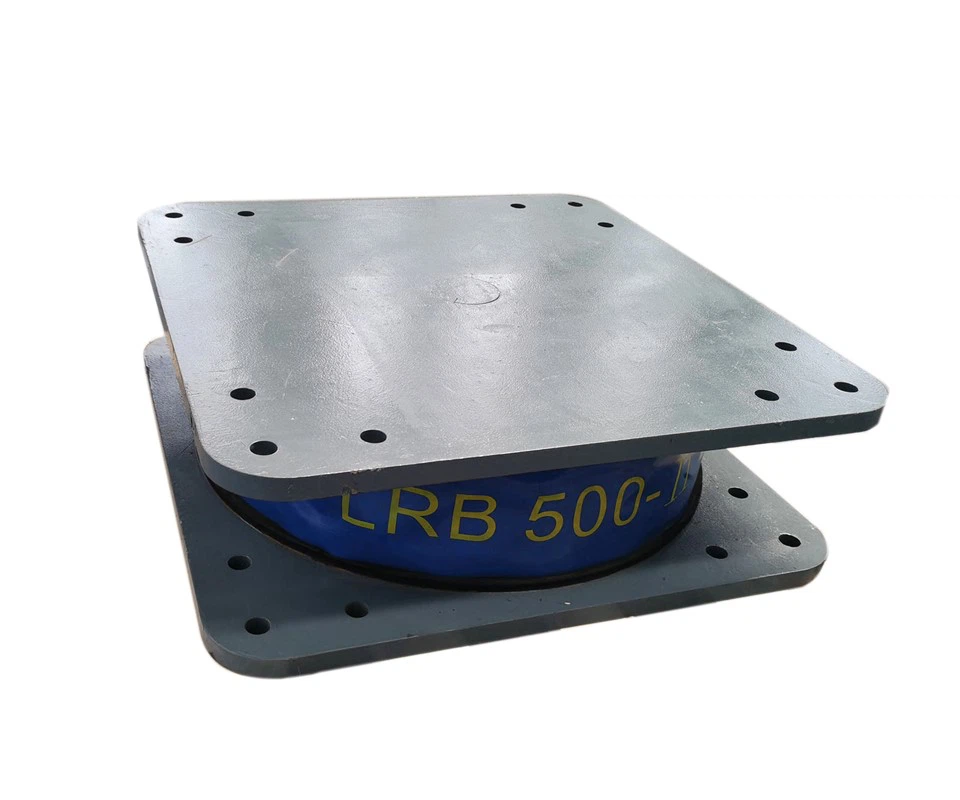

(c) Rolamentos de borracha de chumbo (LRB) – incorporarnúcleos de chumbono corpo elastomérico para adicionar capacidade de dissipação de energia histerética. O chumbo cede durante terremotos, proporcionando capacidade significativa de amortecimento e re{1}}centralização. Amplamente utilizado embase-de edifícios isoladose pontes-de longo vão.
Aplicações:Isolamento sísmicopara pontes, hospitais, edifícios governamentais e de resposta a emergências.

(d) Rolamentos de borracha de alto{0}}amortecimento (HDRb) – utilize materiais de borracha especialmente compostos com características de amortecimento intrínsecas. Fornece rigidez combinada e absorção de energia sem núcleos metálicos. Ideal para aplicações que exigem operação-livre de manutenção e dissipação moderada de energia.
Vantagens: amortecimento de 10–20%, desempenho mecânico estável sob amplas faixas de temperatura.

(e) Deslizante e HíbridoIsoladores Elastoméricos – integrar elementos deslizantes (interfaces de PTFE ou aço inoxidável) com camadas elastoméricas para obter grandes capacidades de deslocamento enquanto controla a tensão de cisalhamento. Os isoladores híbridos combinam sistemas de pêndulo de fricção e flexibilidade elastomérica para isolamento multi-direcional.
Aplicações: pontes-de longo vão, plantas industriais e projetos que exigem desempenho sísmico personalizado.

Objetivos de projeto paraisoladores elastoméricosincluem:
- Estendendo o período natural da estrutura para reduzir a resposta de aceleração.
- Garantindo rigidez vertical adequada e flexibilidade horizontal.
- Oferece capacidade-de autocentralização e resistência à fadiga.

Os principais parâmetros de design incluem:
- Módulo de Cisalhamento (G): Determina a rigidez horizontal e a capacidade de deformação.
- Fator de forma (S): relação entre a área carregada e a área saliente livre da borracha, controlando a rigidez vertical.
- Amortecimento Efetivo: Define a dissipação de energia por ciclo.
- Tensão de cisalhamento admissível: normalmente limitada a 100–125% sob condições de serviço.
- Temperatura e resistência ao envelhecimento: garante estabilidade-de longo prazo.

A verificação de desempenho envolve testes dinâmicos, como fadiga por cisalhamento, envelhecimento, exposição ao ozônio e testes de capacidade de carga final de acordo com EN 15129:2018, AASHTO M251 e JIS K 6251.

Vários padrões internacionais e regionais regem o projeto, os testes e a garantia de qualidade de isoladores e rolamentos elastoméricos:
*EN 15129:2018 – *Dispositivos-antissísmicos*: define requisitos de design, desempenho e teste para isoladores europeus com marca-CE.

* EN 1337-3– *Rolamentos Estruturais: Rolamentos Elastoméricos*: Especifica equações de projeto e limites de material para aplicações em pontes.

* Especificações de projeto da ponte AASHTO LRFD– Padrão dos EUA que regerolamento estruturalprojeto e teste.

*ASTM D4014/M251– Fornece propriedades de materiais e requisitos de teste pararolamentos elastoméricos.

* Diretrizes JIS A 6410 e MLIT/BCJ– Regularsistemas de isolamento sísmicoe procedimentos de aprovação no Japão.

* Série ISO 22762– Normas internacionais que harmonizam procedimentos de teste paraisoladores elastoméricoserolamentos laminados.
Cada padrão enfatiza a confiabilidade mecânica, a durabilidade-de longo prazo e a rastreabilidade do material. Os fabricantes europeus devem demonstrar conformidade através da marcação CE ao abrigo do Regulamento de Produtos de Construção (CPR) (UE 305/2011).

Os testes garantem a conformidade com a intenção do projeto e a consistência do desempenho. As principais categorias de teste incluem:

1. Testes de propriedade de materiais– Tração, alongamento, dureza, resistência ao ozônio e conjunto de compressão (ISO 37, ISO 815).
2. Testes de protótipo– Conduzido em unidades-de escala real para validar a rigidez do projeto, o amortecimento e a capacidade de carga.
3. Testes de tipo– Realizado uma vez por projeto para confirmar a conformidade com EN 15129 e ISO 22762.
4. Testes de produção de rotina– Inclui rigidez ao cisalhamento, dureza e inspeção visual.
5. Envelhecimento e resistência ambiental– Avalie o desempenho após exposição a ciclos de temperatura, ozônio e radiação UV.
Os fabricantes devem implementar o Controle de Produção em Fábrica (FPC) sob a ISO 9001 ou sistemas de qualidade equivalentes para manter o desempenho consistente do produto.

(a) Certificação CE/CPR e ETA (Europa)
De acordo com o Regulamento de Produtos de Construção (CPR) EU No{0}}/2011,isoladores elastoméricose os rolamentos comercializados na União Europeia devem possuir a marcação CE. A conformidade CE demonstra conformidade com requisitos essenciais de desempenho: resistência mecânica, segurança no uso, durabilidade e sustentabilidade ambiental.
Os fabricantes devem obter a ETA (Avaliação Técnica Europeia) quando não estiverem disponíveis normas harmonizadas.
Para isoladores elastoméricos, os EADs relevantes incluem:
- EAD 200021-00-0106 –Isoladores elastoméricos
- EAD 200022-00-0106 –Isoladores deslizantes
- EAD 200023-00-0106 –Dispositivos sísmicos híbridos
Depois que um ETA é emitido, o fabricante passa pelo controle de produção de fábrica (FPC) e pela avaliação de terceiros-por um órgão notificado, levando à marcação CE.
(b) Certificação AASHTO e FHWA (Estados Unidos)
Nos Estados Unidos,rolamentos elastoméricos e isoladoressiga as especificações de projeto da ponte AASHTO LRFD e as especificações do guia AASHTO paraProjeto de isolamento sísmico. Os testes e a qualificação são frequentemente revisados ​​​​pela Administração Rodoviária Federal (FHWA) ou pelos Departamentos de Transporte estaduais.
A certificação de qualidade normalmente envolve: - AASHTO M251 / ASTM D4014 pararolamentos elastoméricos- Protótipo e testes de produção sob AASHTO T223 e T222
(c) Certificação MLIT e BCJ (Japão)
O Ministério de Terras, Infraestrutura, Transporte e Turismo (MLIT) e o Centro de Construção do Japão (BCJ) aprovamdispositivos de isolamento sísmicoapós testes dinâmicos demonstrando resistência e estabilidade sob carregamento-multidirecional. Os padrões do Japão enfatizam o monitoramento e a rastreabilidade do ciclo de vida.

A instalação adequada é essencial para garantir o desempenho-de longo prazo.

As principais recomendações incluem:
* Preparação de Superfície: Os assentos dos rolamentos devem estar nivelados, lisos e livres de poeira ou detritos.
* Alinhamento:Os rolamentos devem ser instalados sob pressão de contato uniforme para evitar carga excêntrica.
* Ancoragem:Paraisoladores sísmicos, podem ser necessárias restrições mecânicas ou cavilhas para resistir à elevação ou ao deslizamento.
* Proteção:Os rolamentos expostos a UV ou ozônio devem ser protegidos com revestimentos ou invólucros protetores.
* Manutenção:Recomenda-se inspeção regular a cada 3–5 anos para verificar se há rachaduras na borracha, protuberâncias ou corrosão do aço.
* Substituição:Os rolamentos podem exigir substituição após 30 a 50 anos, dependendo do histórico de carga e da exposição ambiental.

Pesquisas e desenvolvimentos industriais recentes introduziram materiais avançados e ferramentas digitais:
* Borracha nano-reforçada:Nanopartículas de grafeno e sílica aumentam a resistência e reduzem a fluência.
* Elastômeros{0}reforçados com fibra:Fornece rigidez direcional e resistência à fadiga.
* Rolamentos inteligentes:Sensores incorporados para monitoramento-de tensão e temperatura em tempo real.
* Elastômeros recicláveis:Polímeros-de base biológica e produção sustentável reduzem a pegada de carbono.
* Simulação de elementos finitos 3D:Permite a previsão precisa do comportamento de cisalhamento e da deformação-de longo prazo.
* Manutenção Preditiva de IA:Os modelos de aprendizado de máquina analisam dados de sensores para prever tendências de degradação.

Estas inovações marcam a transição para sistemas de proteção estrutural inteligentes e sustentáveis.

A seleção depende da demanda sísmica, da rigidez da superestrutura e do deslocamento esperado.
Códigos de projeto como EN 15129 e AASHTO LRFD fornecem critérios para seleção de isoladores com base na extensão fundamental do período e nos requisitos de amortecimento.

O futuro deisoladores elastoméricosreside no design inteligente, na sustentabilidade e na harmonização global. As tendências emergentes incluem:
* Integração de gêmeos digitais para monitoramento da resposta estrutural em tempo real.
* Uso de otimização-baseada em IA paraprojeto de sistema de isolamento.
* Adoção de tecnologias de borracha verde para reduzir as emissões de carbono.
* Harmonização dos padrões EN, AASHTO e ISO para certificação unificada.

À medida que a resiliência da infraestrutura global se torna uma prioridade fundamental,isoladores elastoméricoscontinuará a desempenhar um papel vital na garantia da segurança e da sustentabilidade.

Isoladores e rolamentos elastoméricossão componentes vitais para a infraestrutura moderna, oferecendo flexibilidade, amortecimento e estabilidade-de longo prazo sob diversas condições de carga. A sua eficácia depende do cumprimento estrito das normas internacionais, da qualidade do fabrico e da instalação adequada.
As inovações em curso na ciência dos materiais e na monitorização digital reforçarão ainda mais o seu papel na garantia da resiliência sísmica e da eficiência do ciclo de vida.

Referências

1.EN 15129:2018 –Dispositivos-antissísmicos
2. EN 1337-3 –Rolamentos Estruturais: Rolamentos elastoméricos
3. Série ISO 22762 –Rolamentos de isolamento sísmico elastomérico-
4. Especificações de projeto da ponte AASHTO LRFD
5. AASHTO M251 – Simples eRolamentos elastoméricos laminados
6. ASTM D4014 – Especificação Padrão para Planície eRolamentos laminados
7. Método JIS K6410 paraRolamentos de borracha
8. Diretrizes de aprovação do MLIT/BCJ paraSistemas de Isolamento Sísmico
9. EAD 200021-00-0106 e EAD 200023-00-0106 – Documentos Europeus de Avaliação paraDispositivos Elastoméricos e Sísmicos
